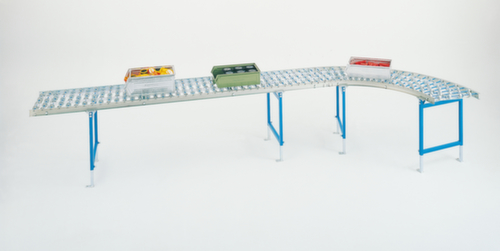

Blume Förderanlagen Kurve für Röllchenbahn
mit Kunststoff- oder Stahlröllchen, in verschiedenen Breiten, mit 40° oder 90° Biegung
Kurve
- Traglast bis 200 kg/m Bahnlänge
- Rahmen aus verzinkten U-Stahlprofilen 20/70/20 x 2 mm mit eingeschraubten Quertraversen
- Achsen mit zusätzlichen, stabilisierenden Mittelstegen
- Rahmenhöhe 70 mm, Gesamt-Bauhöhe 80 mm
- Achsen und Röllchen aus verzinktem Stahl
- Kugelgelagerte Kunststoff- oder Stahlröllchen, Ø 48 mm
- Innenradius 800 mm
- abweichende Radien lieferbar
Gut zu wissen!
Bitte beachten Sie, dass das Fördergut einen formstabilen und flächigen Unterboden ohne Kanten, Ränder oder Gittermaschen besitzen muss und mindestens auf 3 Röllchenachsen aufliegen sollte. Als kleinste Breite darf 200 mm nicht unterschritten werden.
Fördergutbreite - Bahnbreite
Die größte Breite des Fördergutes bestimmt die Bahnbreite. Die Bauform gestattet einen reibungslosen Lauf auch bei seitlichem Überstand des Fördergutes von je 100 mm. Wir empfehlen Ihnen, die Bahnbreite nicht kleiner zu wählen als die Breite des Fördergutes.
